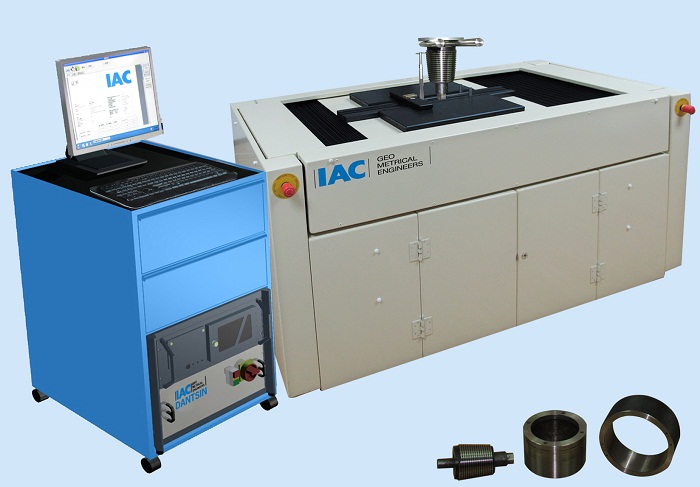

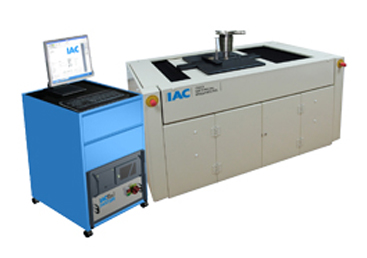

Dantsin-IAC生产的MSXPL卧式综合校准设备，全自动测量方式，操作简便快捷，应用范围广泛。可校准圆柱光面环规、圆柱光面塞规、圆锥光面环规、圆锥光面塞规、圆柱螺纹环规、圆柱螺纹塞规、圆锥螺纹环规、圆锥螺纹塞规等各种内外尺寸量规的所有参数。轮廓测量需根据工件实际情况拟测量方案，测量具有极高的测量不确定度。中文操作系统。
MSXPL主要特点：
◆

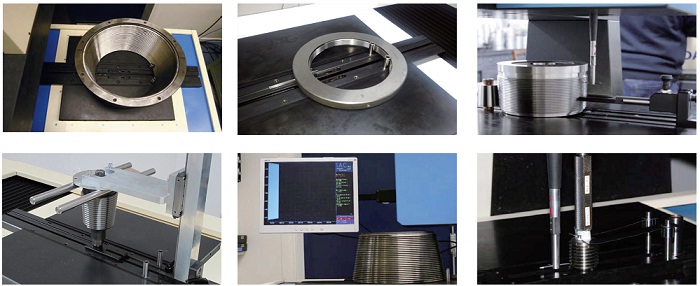

全自动光面/螺纹圆柱及圆锥量规校准和检定
◆
多功能通用设计，代替传统测长机的大部分功能
◆
一次装夹，全自动扫描，速度快、效率高
◆
内尺寸直接测量2.5
◆
外螺纹直接测量 M200/300/ 400/500/600mm
◆
测量螺距 0.1mm
◆
超长扫描长度 200mm
◆
测量系统：多组德国Heidenhain高精度光栅尺
◆
中文LINUX操作系统，全中文测量软件
◆
一次测量，五分钟内可以完成所有螺纹参数测量及评定
◆
可测参数：作用中径、单一中径、大径、小径、螺 距、牙型半角、牙型轮廓偏差、轮廓角、锥度等
◆
直接评定作用中径，真实反应螺纹工作状态
◆
评定标准：ANSI/ASME、BS、ISO、DIN、JIS等
◆
可测螺纹：普通、管螺纹、锥螺纹、石油螺纹、灯口螺纹、API螺纹和API Buttress选项等
◆
已为多个级实验室广泛使用，产品技术成熟
◆
螺纹测量及评定原理具有认证技术，符合新螺纹检定规程
技术参数：
|
型
号
|
MSXPL400
|
MSXPL 500
|
MSXPL 600
|
|
外尺寸测量范围
mm
|
1.0 -390
|
1.0 -490
|
1.0 -590
|
|
内尺寸测量范围
mm
|
2.5 -400
|
2.5 -500
|
2.5 -600
|
|
测量不确定度
*
|
|
螺纹环规，圆柱或圆锥
小径从
2.5mm
到
10mm
牙型半角
≥27
o
|
|
小径
µm
|
3.0 + L/200
|
|
实效螺纹中径
µm
|
3.0 + L/200
|
|
螺距
µm
|
0.8 + L/200
|
|
螺纹环规，圆柱或圆锥
小径从
10mm
到
600mm
牙型半角
≥27
o
|
|
小径
µm
|
3.0 + L/200
|
|
实效螺纹中径
µm
|
3.0 + L/200
|
|
螺距
µm
|
0.8+ L/200
|
|
螺纹塞规，圆柱或圆锥
大径从
1.0mm
到
10mm
牙型半角
≥27
o
|
|
大径
µm
|
3.0 + L/200
|
|
实效中径
µm
|
3.0 + L/200
|
|
螺距
µm
|
0.8 + L/200
|
|
螺纹塞规，圆柱或圆锥
大径从
10mm
到
600mm
牙型半角
≥27
o
|
|
小径
µm
|
3.0 + L/200
|
|
实效中径
µm
|
3.0 + L/200
|
|
螺距
µm
|
0.8 + L/200
|
