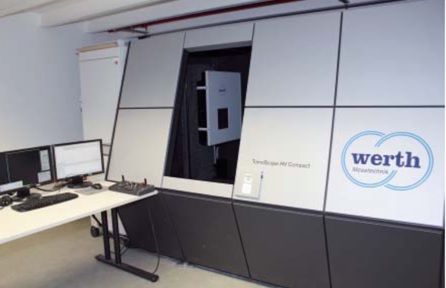

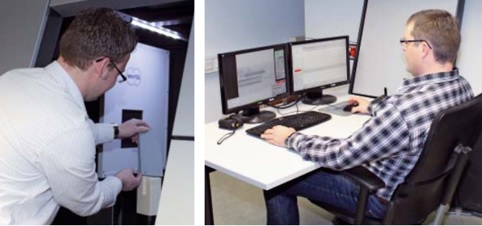

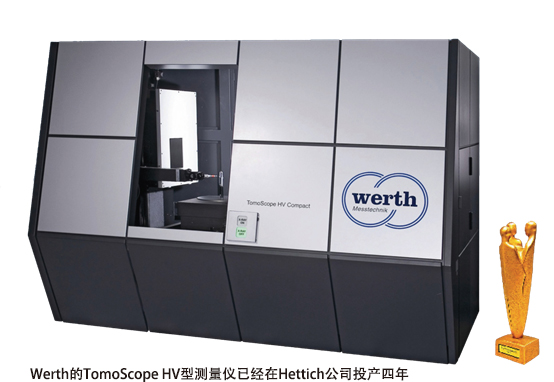

电脑 CT 断层扫描打开了 3D 测量新领域 - 家具技术先驱 - 海蒂诗 TomoScope 设备让检测数字化，分辨率达到微米级别 新的投资反应了 Hettich 公司对创新持开放的态度。近期两年，公司已经从 Werth 购置了带有 X 射线断层扫描功能的 TomoScopeHV 复合型坐标测量机。 ThomasWaschebach 说明了采购这些设备的目的： “TomoScope 设备使部件的测量数字化，且分辨率达到微米级别。整个测量流程迅速，简单。还提供了比以前更优良的数据，包括内部轮廓数据。以前想获取这些数据必须花费大量的精力。之后，我们以借助这些数据优化工艺流程和产品质量。 过去两年，具有计算机断层扫描技术的坐标测量设备的应用越来越广泛。占据新产品原始模型的检测。负责 Werth 所有测量设备的 JuterSonke 解释其优势： “ 对于新产品，我们大大的减少了从原始部件到批量生产部件的修正时间。 ” 他举了一个例子： Hettich 公司近期接到了一批塑料硬质螺纹板原始件。公司使用新设备对其进行测量，并生成了偏差着色云图。然后制造工程师按照断层扫描结果对部件进行修正。通过简单的研磨修正之后，部件就没有缺陷了。 JuterSonke 解释道： “ 如果我们使用普通的测量仪进行测量的话，仅程序的初始化时间就需要 1-2 天，会重复的进行 10 次这样的流程。 ” 计算机断层扫描技术 2005 年， WerthTomoScope200 型测量仪问世。其配备了专门用于坐标测量的 X 射线断层扫描系统。如今，计算机断层扫描技术的应用已经很广泛，测量范围覆盖微型部件和 1m 长度的部件。光管电压介于 130KV-450KV 之间。 Werth 的测量仪专门用于测量传统部件。借助 Werth 公司的技术，可以把测量精度提高到几微米级别。此外测量仪还可以选配多种光学和接触传感器。 使用断层扫描图像与 CAD 数模对比，生成偏差着色图像电脑 CT 断层扫描打开了 3D 测量新领域 - 家具技术先驱 - 海蒂诗 电脑 CT 断层扫描打开了 3D 测量新领域 - 家具技术先驱 - 海蒂诗 例如木料的螺钉清晰可见。 操作和分析简便 Werth 公司的 TomoScopeHV 复合型测量仪简单，从事测量设备操作的测量工程师 AlexanderObert 强调： “ 测量部件的时候，我不需要做调整，只要将工件直接放置在定位夹具上即可，定位夹具位于 X 射线和探测器之间。 ” 然后， Obert 输入修正参数，时间，精度要求和定义所需图片数量，这些都可以在 WinWerth 软件的交互界面上完成。之后，他就启动测量程序，几分钟的全自动化运行之后就可以获取标准的塑料部件了。 TomoScopeHV 复合型测量仪适合测量大尺寸部件。 电脑 CT 断层扫描打开了 3D 测量新领域 - 家具技术先驱 - 海蒂诗 “ 对于大型部件或微小部件，可以使用控制功能，将局部图像装配整合成完整的高分辨率部件图形数据， ”Obert 说道。交付给用户的是三维点状云图（ STL 数据），完整的描述了被测部件内部的轮廓，且可以通过多种手段分析这些数据。 一眼就可以看见缺陷 数据分析是使用 CAD 数据与测量数据进行对比。用户通过观察偏差着色图，一眼就能清晰地看到缺陷位置。如果需要更多的细节信息， WinWerth 软件就能够实现，或者通过测量程序获取。 单方面来讲，数据分析灵活性很高。当然，如果有 50 、 100 或 200 个特征，可能耗时几个小时。与此同时，测量程序已经开始在后台编写和记录模拟数据。这个程序可以直接开始测量下一个部件。 如果要做更广泛的分析，可以安装 WinWerth 测量软件的离线工作站，就能执行新的测量任务了。这台工作站布置在其他技术部门就可以，然后输入点状云图数据就行，不需要布置在车间里面。 内部无损分析 TomoScopeHV 复合型测量仪的专长是测量复杂的塑料部件。基于大量的数据分析，通过分析尺寸和材料就能生成复杂部分。 “ 之前，我们获取机加工和抛光部分的尺寸。 ” JuterSonke 解释说： “ 这会耗费大量的精力，且只有抛光部分才能用作质量保证。如今，不需要额外的测量步骤，我们可以测量任意数量的横截面。借助数据处理技术，轻松实现。 ” 不仅能够获取几乎所有的尺寸，同时还能发现塑料件和模具中的空穴缺陷。基于如此准确的结果，可以大大地优化形状和注塑参数。 此外， X 射线断层扫描测量仪能够测量装配完成的部件。其无损检测功能避免了拆解部件，并且能找到缺陷源头。通过 TomoScope 测量仪和 WinWerth ，可以扫描装配体内部，直接找到问题所在的地方。拆解探测往往会遗漏缺陷。这种技术极大的提高了效率。 JuterSonke 指出选择 Werth 的理由有这些： “ 设备性能很出色；我们提供长期的技术支持； WinWerth 软件的能力。这些是我们赖以生存的根本。 ” 电脑 CT 断层扫描打开了 3D 测量新领域 - 家具技术先驱 - 海蒂诗 SvenJutersonke 正在演示将工件放置在夹具上，操作很简单。 AlexanderObert 演示用 WinWerth 软件进行尺寸数据分析。 Hettich- 家具技术公司 Hettich 公司是家具公司之一，拥有雇员 6000 多人。它是一个的家族企业，在德国、美国、西班牙、杰克、印度、中国生产，客户遍布全球 38 个国度。主要从事铰链、抽屉导轨系统、滑动门和多种连接件的生产与销售。 Hettich 公司对其产品的定位是实用、品质、舒适。其客户包括家具厂商和家居用品厂商，它还提供纯手工制造和定制化服务。
