项目案例：
汽车气门非接触快速测量
项目案例：汽车气门非接触快速测量
汽车气门非接触快速测量
汽车气门非接触快速测量

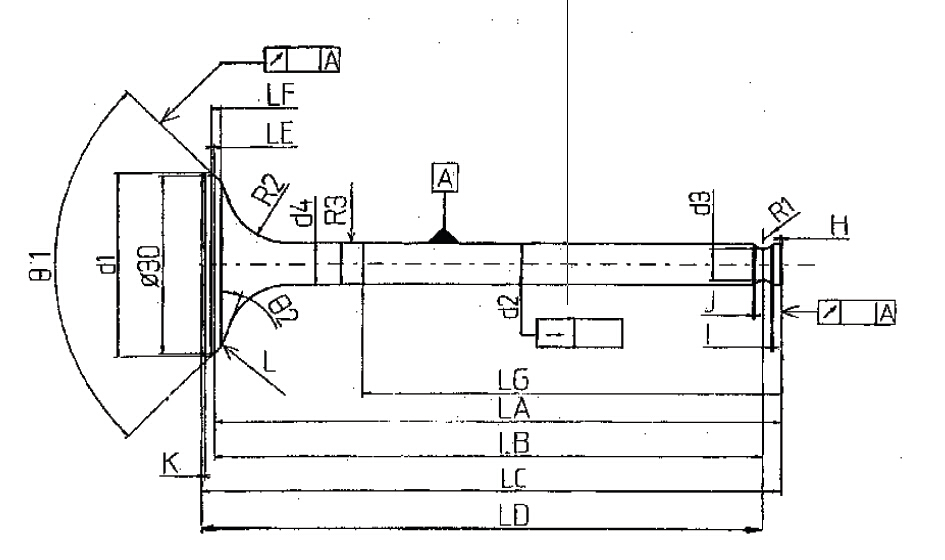

测量需求：
1.
杆部直径
2.
杆部圆度、跳动
3.
环槽间距
4.
环槽中点到端面距离
5.
环槽圆弧
R 6.
大端圆弧
R 7.
锥面圆度
8.
锥面角度

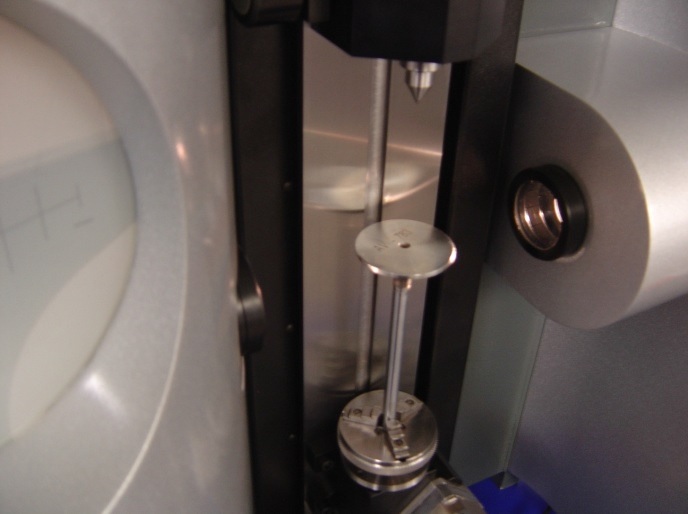

装夹方式：
通过三爪卡盘，可快速准确对气门进行装夹定位
汽车气门非接触快速测量
测量方法：
1.
通过软件控制可以快速生成气门的轮廓图形
2.
直接通过图标可在图形上选择需要的测量功能，不需要插入指令
3.
静态测量可以实现对直径、长度、圆弧
R
等的测量，动态旋转可实现跳动、圆度、直线度等测量。

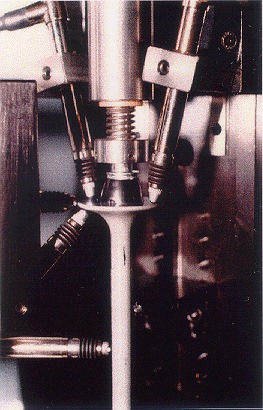

传统测量方式
汽车气门非接触快速测量
现代测量方便，效率更高！汽车气门非接触快速测量

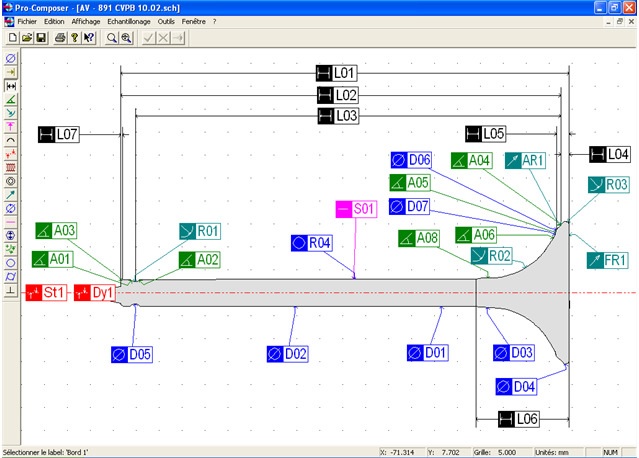

编程测量：
汽车气门非接触快速测量

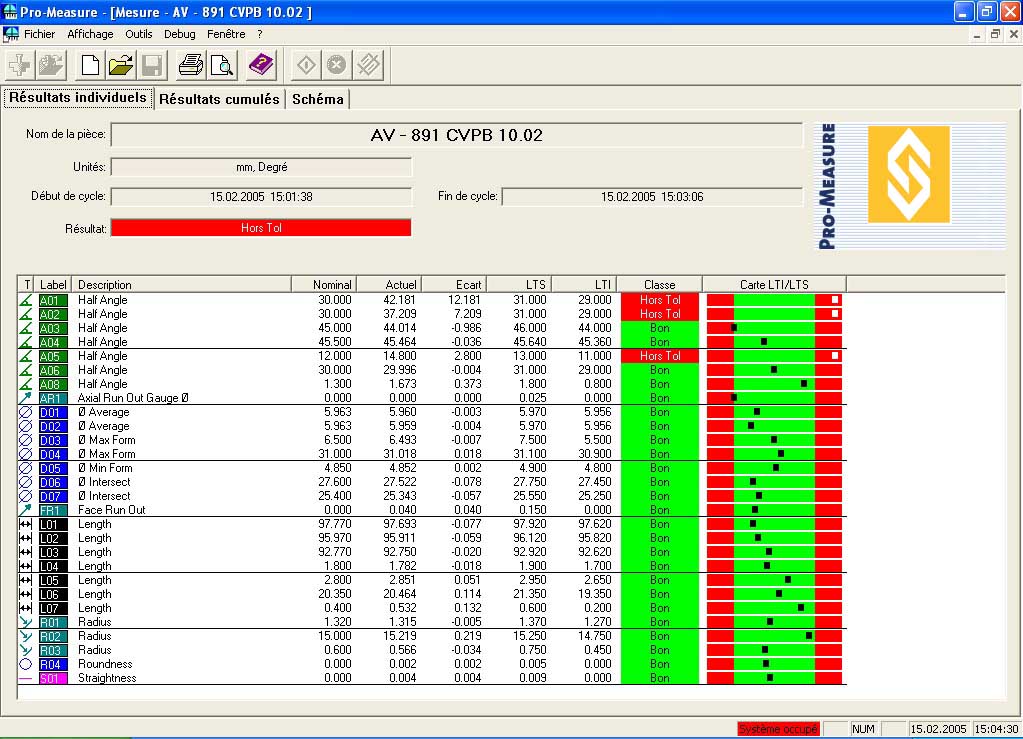

完善的测量报告：
1.
瞬间生成标准的报告
报告中包含标准值、实际测量值、公差带、偏差以及是否合格，让我们一目了然。
2.
可将测量数据直接生成
Excel
文件，方便我们对数据的存储和处理。
汽车气门非接触快速测量

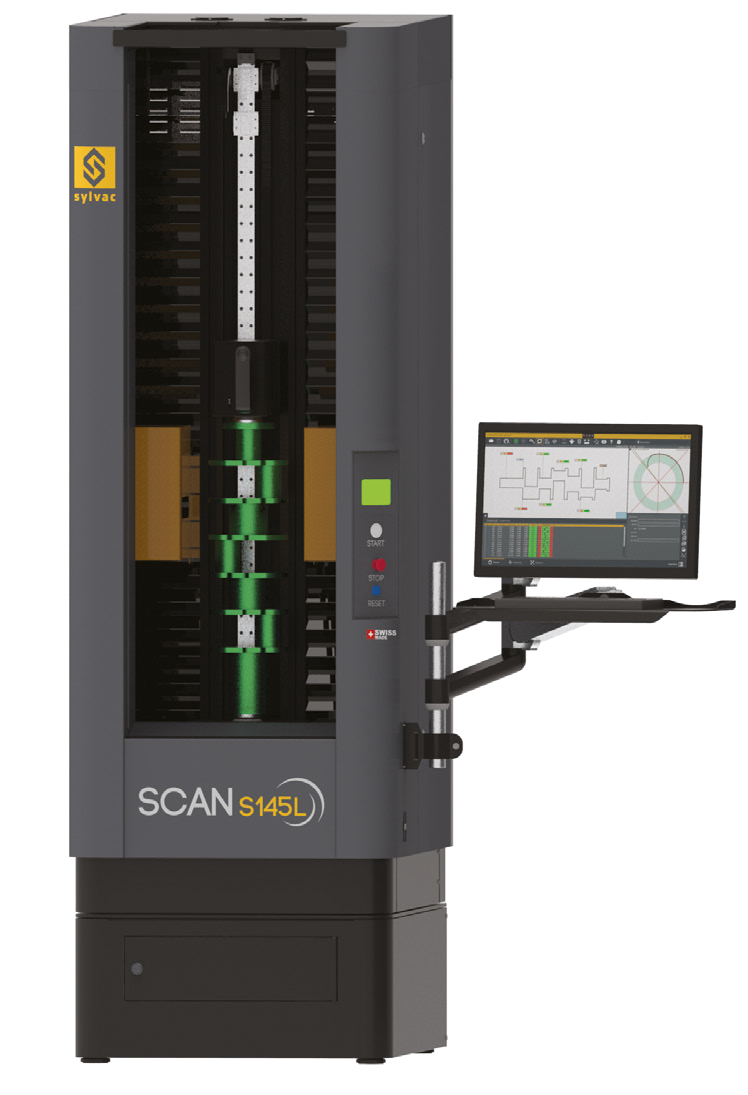

使用设备：
SylvacScan25
|
